Extension SketchUp · tôlerie

Smart Sheet Metal PRO
De la maquette 3D au fichier de découpe.

Dessinez votre pièce dans SketchUp comme d’habitude, avec des angles vifs. Smart Sheet Metal PRO la plie avec de vrais rayons, calcule son développé et l’exporte en DXF, prêt pour la découpe laser, plasma ou jet d’eau. Des DXF réalistes et fabricables, sans passer par SolidWorks ni Fusion.

299 €licence perpétuelle · achat unique, sans abonnement

Essai gratuit de 7 jours sur Extension Warehouse Comment ça marche

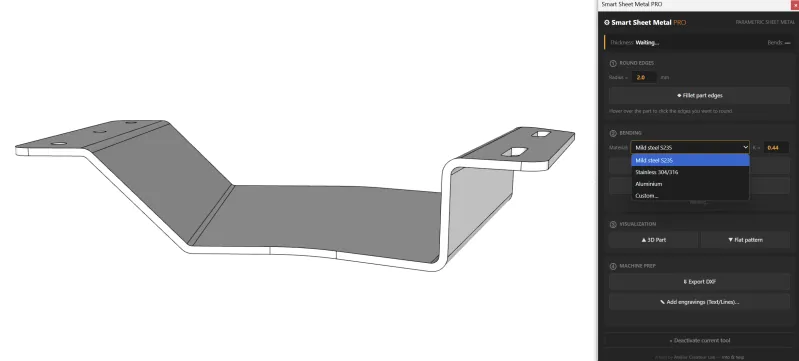

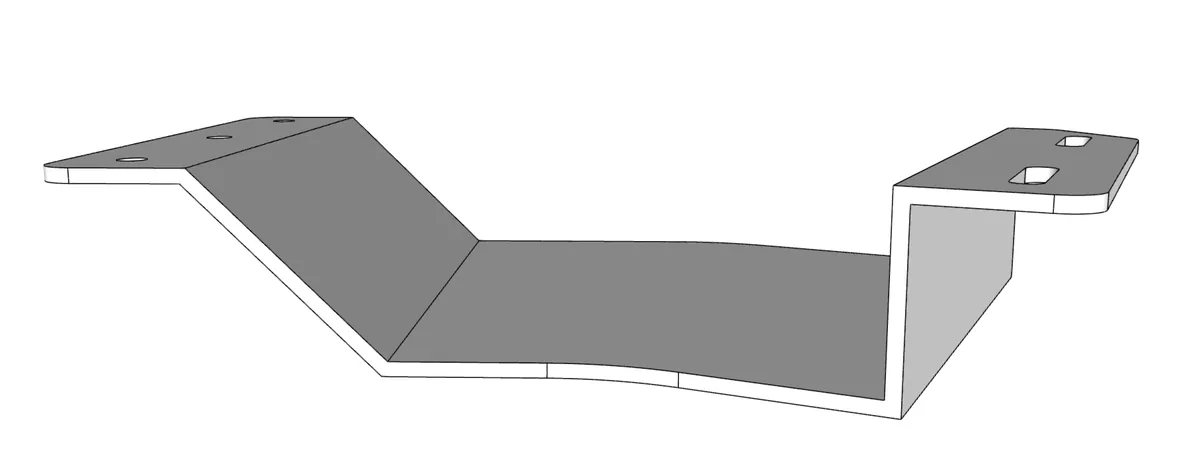

Une patte pliée, prête à déplier et à découper

De vrais plis
Congés de pliage générés sur la maquette 3D, au rayon que vous choisissez.
Un développé exact
Fibre neutre et facteur K : la bonne longueur du premier coup.
Vérifié avant la découpe
Le défaut est repéré à l’écran, pas à l’atelier.
Un DXF prêt pour la machine
Calques séparés, vrais arcs et vrais cercles, en millimètres.

Comment ça marche

Quatre clics de la maquette au découpeur

Modélisez
Dessinez votre pièce en tôle dans SketchUp, avec des angles vifs, comme d’habitude.
Sélectionnez
Cliquez sur la face de référence : l’épaisseur est détectée toute seule.
Pliez
Cliquez sur « Plier la pièce » : les congés de pliage sont générés et le développé est calculé.
Exportez
Exportez en DXF et envoyez le fichier à votre découpeur.

Des arêtes vives au DXF en quelques secondes

Voir la vidéo sur YouTube (site externe)

Fonctionnalités

Tout ce qui sépare la maquette de la machine

Pliage paramétrique

Épaisseur détectée automatiquement, sans rien saisir.
Matériaux préréglés avec leur facteur K : acier S235 (0,44), inox 304/316 (0,42), aluminium (0,46), ou votre propre matériau.
Rayon intérieur réglable ; en mode Auto, il est égal à l’épaisseur.
Congés de pliage réels générés sur le modèle 3D.
« Annuler le pliage » restaure la pièce d’origine, sauvegardée automatiquement. Un paramètre change : un clic suffit pour replier.

Développé précis

Longueur développée calculée sur la fibre neutre (facteur K).

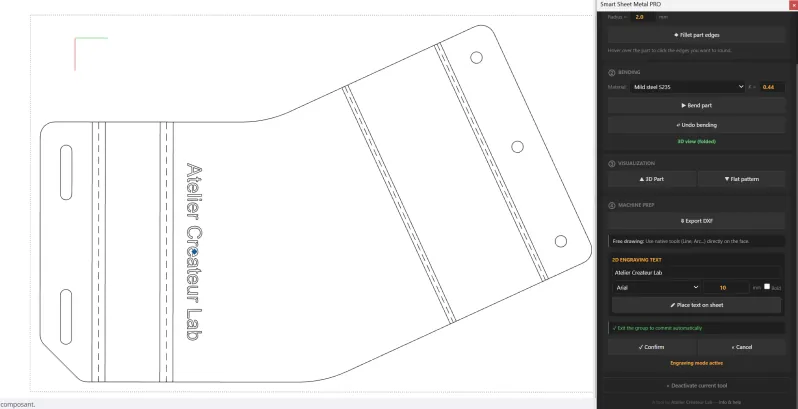

De la pièce pliée au développé en un clic, en vue 3D ou 2D.
Panneaux plats (sans pli) et tôles perforées acceptés.
Développé groupé avec la pièce ou rangé dans un composant global, au choix.

Export DXF prêt pour la machine

Format DXF R12, lu par tous les logiciels de CAO/FAO et de commande numérique.

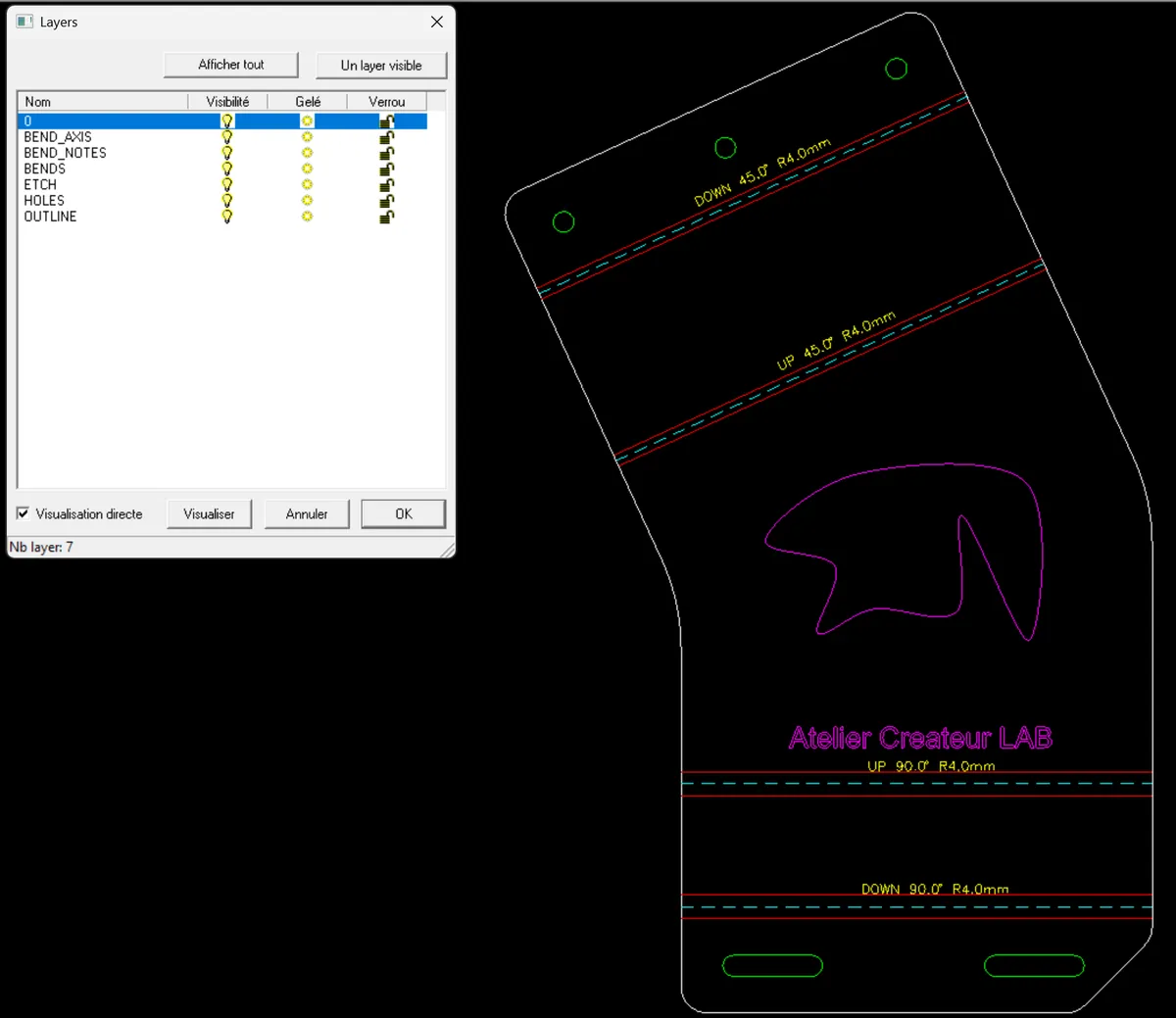

Calques séparés : contour extérieur, perçages et découpes intérieures, axes de pli en pointillés, annotations de pliage, gravure et cartouche d’informations.
Vrais arcs et vrais cercles : congés et trous oblongs restent des arcs, pas des polylignes en segments. Les trajectoires de découpe sont plus propres.
Unités en millimètres, indiquées dans le cartouche.

Fiche du développé

Après chaque dépliage : encombrement, surface, longueurs de découpe extérieure et intérieure, matériau et rayon de pli.
Tout ce qu’il faut pour chiffrer une pièce tout de suite.

Gravure laser

Textes à graver placés directement sur le développé, avec l’option gras.
Dessin libre avec les outils habituels de SketchUp (ligne, arc…), exporté sur le calque de gravure.

Congés d’angle

Arrondi des arêtes d’une pièce (coins de platine, par exemple) en cliquant dessus, avec un rayon réglable.

Dans SketchUp

Contrôle de fabricabilité

Le défaut est repéré à l’écran, pas à l’atelier

Avant de plier, l’extension vérifie la pièce et surligne les problèmes en couleur, directement sur le modèle :

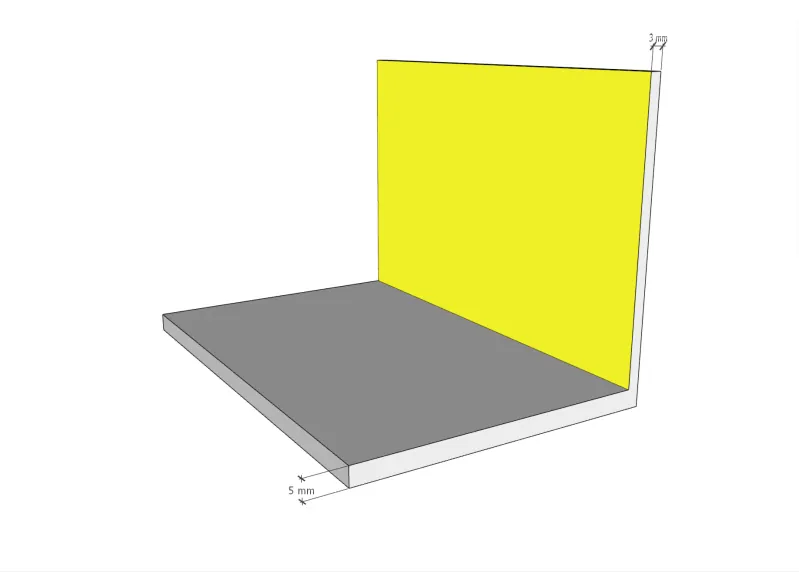

épaisseur irrégulière ou face sans vis-à-vis ;

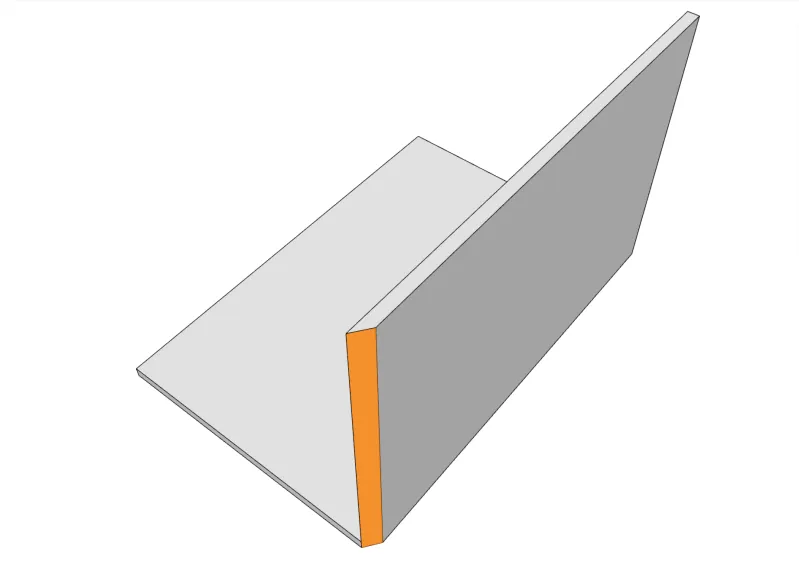

bord biseauté, impossible à découper au laser ;

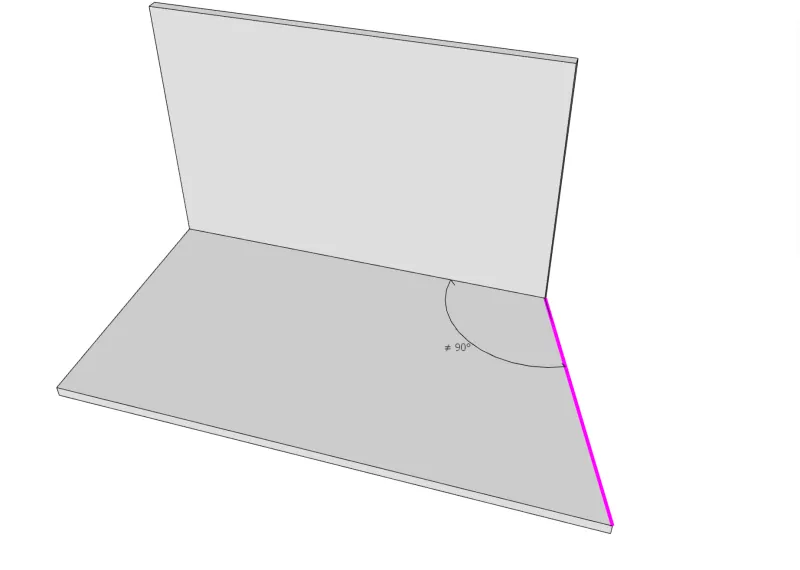

coupe en biais ou pli partiel qui risque de déchirer la tôle (grugeage à prévoir) ;
coin de pli sans dégagement, où la matière se froisserait ;
ailes trop courtes ou partie plate insuffisante avant un pli (minimum = rayon + épaisseur) ;
ailes qui se chevauchent dans le développé ;

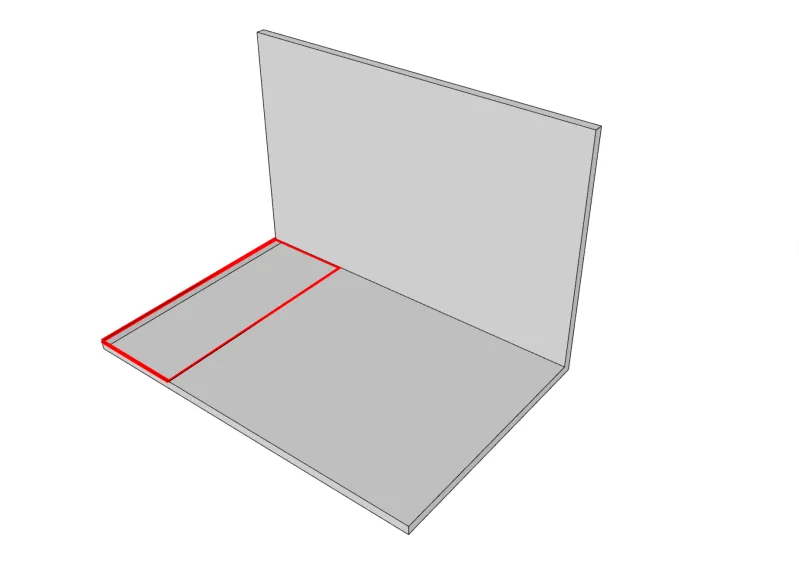

faces en double, ailes non reliées aux plis.

Pour qui

Tous ceux qui dessinent dans SketchUp et font découper leurs pièces au laser :

métalliers et serruriers
agenceurs
designers mobilier
petits ateliers de tôlerie

Caractéristiques

Prix: 299 €, licence perpétuelle : achat unique, sans abonnement
Essai: 7 jours gratuits, sur Extension Warehouse, la boutique officielle de SketchUp
Version: 1.0.0 · mises à jour mineures gratuites dans la série 1.x
SketchUp: Testée sur SketchUp 2024 à 2026, Windows et macOS
Langues: français, anglais, allemand, espagnol, italien, portugais (suit le système ou se choisit à la main)
Unités: Métriques et impériales
Export: DXF R12, vrais arcs et cercles, calques séparés
Annulation: Toutes les opérations s’annulent avec le « Annuler » de SketchUp
Confidentialité: Aucune connexion réseau en arrière-plan
Assistance: Signalement de problème intégré (informations techniques rassemblées pour vous, prêtes à envoyer par e-mail), en français ou en anglais

Documents

Questions fréquentes

Mon découpeur saura-t-il lire les fichiers ?

L’export est en DXF R12, la version la plus largement lue, avec de vrais arcs et cercles et un calque par type de trait. Dans le doute, ouvrez le DXF du modèle de démonstration dans votre logiciel avant d’acheter.

Ai-je encore besoin de SolidWorks ou de Fusion ?

Pas pour les pièces de tôlerie dessinées dans SketchUp : plis, développé, contrôle et DXF se font dans SketchUp. Smart Sheet Metal PRO ne cherche pas à remplacer une CAO industrielle pour tout le reste.

Est-ce un abonnement ?

Non. C’est une licence perpétuelle, achetée une fois 299 €, usage commercial compris. Les mises à jour mineures de la série 1.x sont gratuites.

Puis-je l’essayer d’abord ?

Oui : 7 jours gratuits, sur Extension Warehouse.

Fonctionne-t-elle avec mes fichiers SketchUp existants ?

Oui. Elle travaille à côté des outils de SketchUp, et le pliage s’annule : la pièce d’origine est conservée.

Ma version de SketchUp n’est pas citée, ça marchera ?

Elle est testée sur SketchUp 2024 à 2026. Les versions plus anciennes peuvent fonctionner sans être validées : écrivez-moi avant d’acheter si vous avez un doute.

Votre prochaine pièce, découpée depuis SketchUp

299 €, une fois. Essayez-la d’abord 7 jours gratuitement sur Extension Warehouse.

Commencer l’essai gratuit Poser une question
